Fabriquer une sécurité pour la trappe de charge

Voici comment fabriquer une sécurité simple et économique pour empêcher n'importe qui de pouvoir l'ouvrir trop facilement.
Lire la suite >>

1. Présentation :

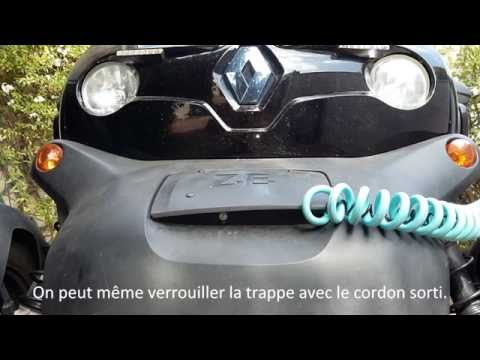

Il s'agit de fabriquer une butée-ressort qui empêche l'ouverture de la trappe mais qui peut être ouverte avec une certaine façon de faire ou avec un objet dur comme la clé de contact. On peut même fermer la trappe avec le cordon de recharge à l'extérieur.
Vidéo de présentation :

2. Matériel nécessaire :

- 1 vis en inox tête bombée à embase de diamètre 5mm avec 15mm de longueur minimum (sur les photos vis M5x25mm)
- 1 écrou-frein M5
- 1 petit morceau de tube de caoutchouc souple de diamètre intérieur 6-7mm et diamètre extérieur 9-10mm
- 1 perceuse avec forets type métal de 4, 6, 10 et 13mm (note : le diamètre du plus grand foret doit être supérieur de 1mm à celui de la tête de vis)
- 1 mètre
- 1 clé Alen de 3mm
- 1 clé 6 pans creux de 8mm
- 1 clé ou un embout Torx T15

3. Procédure

- Démonter la trappe (4 vis Torx T15)

- La trappe étant fermée, percer un trou de 4mm à 105 mm du bord gauche et 6mm du rebord supérieur de la trappe. Le fait de percer avec la trappe fermée permet de s'assurer du parfait alignement des trous de la trappe et du cadre.

- Agrandir le trou de la trappe au diamètre 6 puis 10 et enfin 13 mm
- Agrandir de trou du cadre au diamètre 6

- Couper en biais un morceau de tube de caoutchouc. La petite hauteur est de 3mm et la grande hauteur est de 6mm

- Insérer le tube sur la vis et le tout dans le cadre.
- Visser le tout avec l'écrou frein en maintenant le tube de caoutchouc de façon à ce que la tête de vis soit inclinée vers le haut.

Cette position inclinée obtenue grâce au tube en biais facilite la fermeture de la trappe et empêche son ouverture.

- Remettre la trappe en place.

- Vérifier le fonctionnement et éventuellement ajuster l'avancée de la vis en serrant ou desserrant l'écrou.
